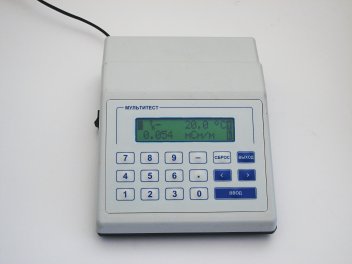

Анализаторы жидкости МУЛЬТИТЕСТ КСЛ-101 и КСЛ-111 - лабораторные широкодиапазонные кондуктометры, различающиеся метрологическими характеристиками.
Анализатор соответствует требованиям ГОСТ 22171-90 и технических условий ТУ 4215-102-45444533-05.
- Назначение
- Назначение и область применения
- Анализатор, в комплекте с первичным преобразователем, предназначен для измерения удельной электрической проводимости (далее - УЭП) жидкостей.
- По исполнению анализатор относится к переносным полуавтоматическим широкодиапазонным цифровым измерительным приборам с температурной компенсацией. Способ взаимодействия электрических цепей первичного преобразователя с анализируемой жидкостью - контактный. Анализатор обеспечивает взаимозаменяемость первичных преобразователей и сохраняет свои характеристики после замены первичных преобразователей.
- Анализатор может быть выполнен в двух модификациях: с питанием от сети переменного тока или с питанием от источника постоянного тока.
- Анализатор имеет один кондуктометрический и один термометрический измерительный канал.
- По устойчивости к воздействию климатических факторов внешней среды анализатор соответствует исполнению УХЛ категории 4.2 по ГОСТ 15150-69:
- температура окружающей среды от 10 до 35 °C;
- относительная влажность 80% при температуре 25 °C;
- атмосферное давление от 84 до 106 кПа.
- температура окружающей среды от 10 до 35 °C;
- Анализатор может использоваться при кондуктометрическом титровании для определения точки эквивалентности, а также как электронный термометр.
- Области применения: промышленность, экология и охрана окружающей среды, очистные сооружения и водоподготовка, энергетика (химводоочистка), химические технологии, биология, биохимия, пищевая промышленность, медицина, фармакология и другие.
- Анализатор, в комплекте с первичным преобразователем, предназначен для измерения удельной электрической проводимости (далее - УЭП) жидкостей.
- Функциональные возможности
- Проведение измерений по кондуктометрическому каналу с одновременным измерением температуры.
- Представление результатов измерения в величинах УЭП и общего солесодержания в пересчете на хлористый натрий (далее - солесодержание).
- Использование отключаемой системы автоматической температурной компенсации. Применение линейной или нелинейной температурной компенсации в зависимости от заданных параметров. Задание температуры приведения.
- Автоматическое определение наличия и константы ячейки первичного преобразователя, параметров встроенного датчика температуры. Возможность ручного ввода константы.
- Автоматическое определение наличия датчика температуры, ручной ввод температуры при отключении датчика.
- Возможность использования таймера в режиме измерения.
- Сохранение настроек анализатора и других параметров (введённая константа ячейки, выбранная размерность выводимой на индикатор величины, состояние и введенные параметры температурной компенсации, и другие) и восстановление их при включении анализатора.
- Подключение анализатора к ЭВМ или другим внешним устройствам через интерфейс последовательной связи Стык С2 (RS-232C) для передачи данных проведённых измерений и других параметров.
- Проведение измерений по кондуктометрическому каналу с одновременным измерением температуры.
- Назначение и область применения
- Основные технические данные и характеристики
- Диапазон измерения УЭП от 0 до 20 См/м.
- Пределы допускаемых значений основной погрешности анализатора при измерении УЭП
- Предел допускаемой основной приведенной погрешности анализатора модели КСЛ-101 при измерении УЭП в интервале от 0 до 1 мСм/м, %, ±2,0. Предел допускаемой основной относительной погрешности анализатора модели КСЛ-101 при измерении УЭП в интервале свыше 1 мСм/м до 20 См/м, %, ±2,0.
- Предел допускаемой основной приведенной погрешности анализатора модели КСЛ-111 при измерении УЭП в интервале от 0 до 1 мСм/м, % ±1,0. Предел допускаемой основной относительной погрешности анализатора модели КСЛ-111 при измерении УЭП в интервале свыше 1 мСм/м до 20 См/м, %, ±1,0. Примечание. Границы диапазона измерения по пп. 2.1 и интервалов по пп. 2.2.1, 2.2.2 нормированы для первичного преобразователя, имеющего константу 1,0 см-1. Для первичного преобразователя, имеющего другую константу, указанные величины должны быть умножены на величину константы.
- Предел допускаемой основной приведенной погрешности анализатора модели КСЛ-101 при измерении УЭП в интервале от 0 до 1 мСм/м, %, ±2,0. Предел допускаемой основной относительной погрешности анализатора модели КСЛ-101 при измерении УЭП в интервале свыше 1 мСм/м до 20 См/м, %, ±2,0.
- Выполнение требований п. 2.2 обеспечивается в нормальных условиях испытаний, согласно ГОСТ 22171-90 (далее по тексту НУИ), а именно:
- температура окружающей среды, °С, (20 ± 2);
- температура анализируемой жидкости, °С, (25 ± 0,1);
- относительная влажность воздуха, %, не более 80;
- атмосферное давление, кПа, от 84 до 106;
- источники электрических и магнитных полей отсутствуют;
- вибрации не допускаются;
- относительное отклонение напряжения электрического питания от номинального значения в пределах ± 2 %;
- частота напряжения питания (50 ± 1) Гц при питании от сети переменного тока.
- температура окружающей среды, °С, (20 ± 2);
- Пределы допускаемой дополнительной погрешности анализатора:
- при изменении температуры окружающего воздуха на каждые 10 ° С в диапазоне от 10 до 35 ° С - 0,5 предела допускаемой основной погрешности;
- при изменении напряжения питания на каждые 10 В в диапазоне от 187 до 242 В - 0,5 предела допускаемой основной погрешности.
- Диапазон измерения температуры от 0 до 100 °С.
- Предел допускаемой основной абсолютной погрешности измерения температуры:
- в диапазоне от 0 до 60 °С включ., °С, ± 0,2;
- в диапазоне св. 60 до 100 °С включ., °С, ± 0,5.
- Время установления показаний:
- при измерении УЭП, с, не более 10;
- при измерении температуры, мин, не более 5.
- при измерении УЭП, с, не более 10;
- Время установления рабочего режима (прогрева), мин, не более 20.
- Время непрерывной работы не ограничено.
- Требования к питанию
- Для анализатора с питанием от сети переменного тока. Сеть переменного тока частотой (50±1) Гц, напряжением 220 В с допускаемым отклонением в пределах от минус 33 до плюс 22 В.
- Для анализатора с питанием от источника постоянного тока. Напряжение постоянного тока (12±3) В.
- Мощность, потребляемая анализатором от сети переменного тока, должна быть не более 5 Вт, от источника постоянного тока - не более 3 Вт.
- Для анализатора с питанием от сети переменного тока. Сеть переменного тока частотой (50±1) Гц, напряжением 220 В с допускаемым отклонением в пределах от минус 33 до плюс 22 В.
- Габаритные размеры анализатора:
- для конструктивного исполнения 1, мм, не более, 230x220x50;
- для конструктивного исполнения 2, мм, не более, 180x230x80
- для конструктивного исполнения 1, мм, не более, 230x220x50;
- Масса анализатора, кг, не более 1,5.
- Диапазон измерения УЭП от 0 до 20 См/м.
