Ледоскоп

Ледоскоп изготавливается из стальной трубы диаметром 60 ммс полимерно-порошковым покрытием и стальной оцинкованной проволоки.

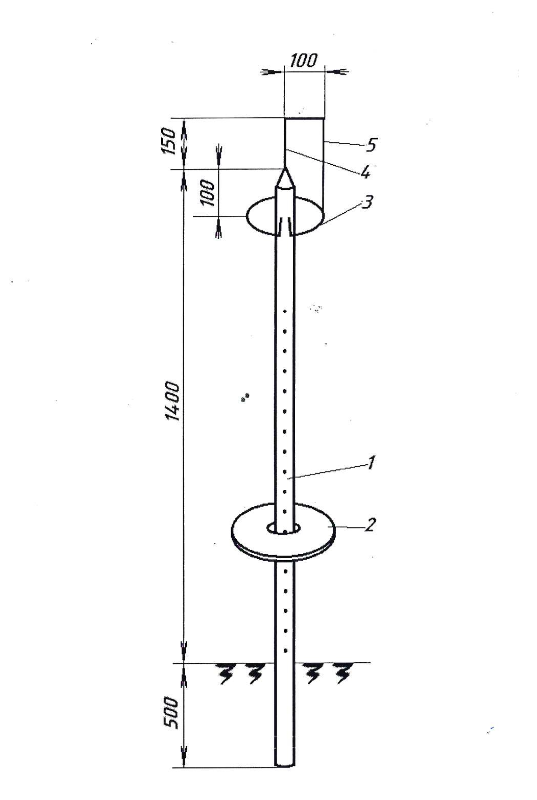

Ледоскоп является вспомогательной установкой для наблюдений над инеем, изморозью и гололедом. Он состоит (рис. 1) из круглой стальной трубы 1. Верхний ее конец выполнен в виде конуса. На расстоянии 50 см от нижнего конца рейки через каждые 5 см просверливается 20 сквозных отверстий, для фиксации круга 2. Труба на 50 см закапывается в землю. На станциях, где высота снежного покрова превышает 1 м,

берется рейка большей длины, а количество отверстий увеличивается.

Круг 2 диаметром 30 см с отверстием в центре диаметром 6.3 см (Рис.2) надевается на трубу и удерживается в горизонтальном положении на нужной высоте стопорным болтом (3), совмещая его с соответствующим отверстием. Круг поднимается по трубе, с увеличением высоты снежного покрова. Кольцо 3 изготовлено из нержавеющего пру тка диаметром 5мм. Диаметр кольца 20 см. Кольцо надевается на рейку, и загнутые концы проволоки вставляются в отверстие просверленное в 10 см от ее верхнего заостренного конца и фиксируются гайками М5.

Г-образный стерженек 4, изогнутый из того же прутка вкручивается в отверстие на заостренном конце рейки так, чтобы он возвышался над ней на 15 см. и так же фиксируется гайкой М5. Отогнутая горизонтальная часть стерженька равна 10 см. Между горизонтальным кольцом и _г концом Г-образного стерженька натягивается тонкая проволочка или нить 5 толщиной 0.2—0.3 мм.

Для наблюдений круг всегда устанавливается несколько выше уровня снега.

После окончания выпадения снега нужно тщательно вычистить или вытереть круг и проволоку.

Отложение на тщательно вытертом перед этим круге снеговидного осадка и отсутствие его на тонкой нити свидетельствует о том, что образуется иней.

Появление снеговидного отложения на тонкой нити и отсутствие его на деревянном круге указывает на то, что имеет место образование изморози (кристаллической или зернистой). Изморозь также образуется на проволочном кольце и Г-образом стерженьке. Гололед наблюдае тся на всех частях ледоскопа.

Наблюдения по ледоскопу производятся при каждом посещении метеорологической площадки. Специальных записей наблюдений по ледоскопу не производится.

При появлении на ледоскопе или на окружающих станцию предметах инея, изморози или гололеда эти явления отмечаются условными знаками в строке «Атмосферные явления» книжки КМ-1 с указанием времени их начала и окончания. Иногда отложение появляется и исчезает на ледоскопе и на окружающих предметах на станции не одновременно. В этих случаях за начало явления следует принимать самый ранний момент его появления, а за время окончания — самый поздний момент его исчезновения независимо от того, где это явление раньше появилось или позже исчезло — на ледоскопе или на других предметах.

КОМПЛЕКТ ПОСТАВКИ

Рекомендации по установке.

Ледоскоп устанавливается на метеорологической площадке так, чтобы соседние установки были на достаточном расстоянии от него (желательно 3-—4 м).

На станциях, где высота снежного покрова превышает 1 м, берется рейка большей длины, а количество отверстий увеличивается.

ХРАНЕНИЕ

Ледоскоп должен храниться в сухом проветриваемом помещении при отсутствии паров кислот и других едких летучих веществ.

Г арантии изготовителя

Изготовитель гарантирует надежную эксплуатацию ледоскона в течение 2 лет, при условии соблюдения правил эксплуатации, хранения и транспортировки. Средний срок эксплуатации не менее 8-и лет.

Технические характеристики

1. Размеры рейки: длина, диаметр, мм ... 1900, 60

2. Глубина подземной части, мм ...500

3. Расстояние между соседними отверстиями, мм...50 4 Диаметр круга ЦСП, мм..300

4. Диаметр проволочного кольца, мм...200
